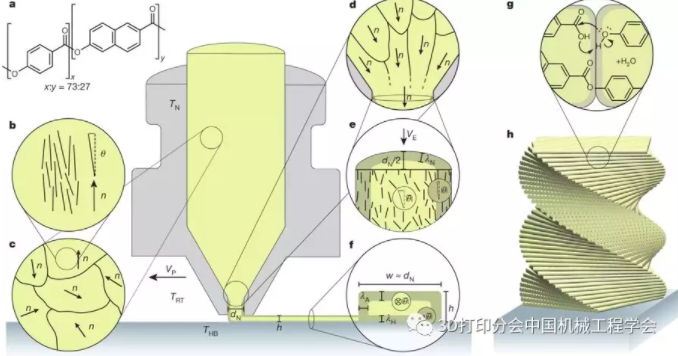

圖1FDM方法打印分級熱致型液晶聚合物

（a）由剛性單體組成的芳族無規共聚酯構成的棒狀聚合物鏈；

（b）熔融狀態下的剛性聚合物棒沿同一方向?qū)R；

（c）局部對齊的向列區在聚合物中形成準各向同性區域；

（d）加熱的噴頭在擠出操作時利用拉伸力和剪切力對聚合物進行重整；

（e）材料擠出后失去自身的取向；

（f）沉積材料在一定高度的表面再次調整對齊并且形成核殼結構；

(g-h)鏈末端通過熱處理進行化學交聯增加分子量

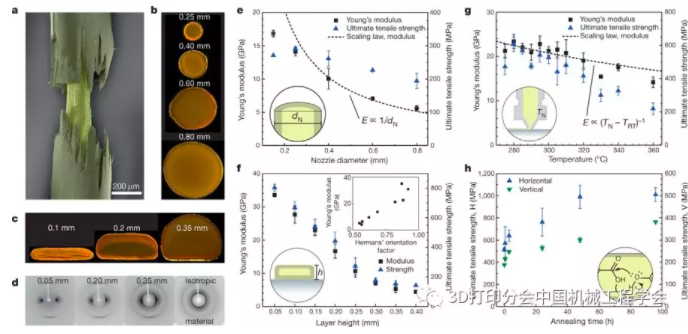

圖2液晶聚合物長絲的性能與打印條件的關系

（a）核殼結構長絲的偽色掃描電子顯微圖像；

(b-c) 核殼結構長絲橫截面的偏光顯微圖像；

(d)X射線衍射表明取向聚合物的占比更高；

(e) 垂直擠出的長絲強度和楊氏模量均隨著噴頭直徑的減小而增大；

(f) 水平打印的長絲強度和楊氏模量均隨著長絲高度的減小而增大；

(g) 噴頭溫度與室溫之間的溫差與長絲楊氏模量的關系；

(h) 固態退火處理能夠通過增加聚合物分子量來提高性能

研究人員對打印出來的樣件進行力學性能測試，發現該熱致變液晶聚合物的自組裝形成各向異性的長絲能夠?qū)⒉牧享g性等機械性能提高到與現有輕質材料類似的程度。

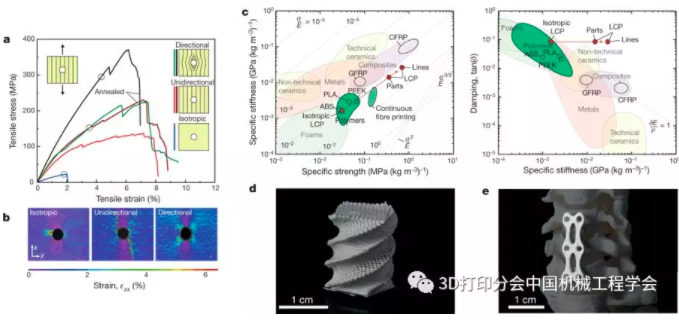

圖3 3D打印的液晶聚合物層板以及部件的機械性能和復雜結構

（a）液晶聚合物開孔層壓板在張力作用下的力學性能；

(b) 斷裂之前開孔的應變圖譜；

(c) 液晶聚合物打印線和部件的比剛度、比強度和衰減性能；

(d-e)具有復雜結構的3D打印液晶聚合物模型

該技術采用分級3D打印技術成功解決了傳統纖維增強型聚合物結構在性能上易脆裂、難以塑形的難題，能夠利用可再生材料再制造，突破了復合材料回收再利用的關鍵技術，成功實現了具有優異機械性能輕質構件的制備，對于今后制備新型的人工輕質材料具有重大的意義。 參考文獻 Gantenbein S, Masania K, Woigk W, et al. Three-dimensional printing of hierarchical liquid-crystal-polymer structures[J]. Nature, 2018, 561(7722): 226.
